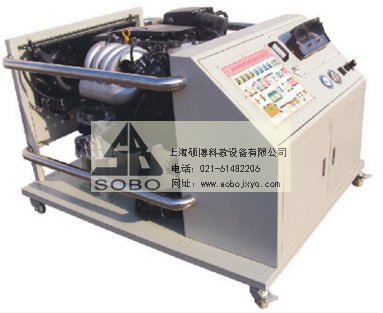

全順旅行車發動機實訓臺（高壓共軌）
一．產品簡介
本實訓系統以（翻新）全順旅行車原廠柴油發動機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示柴油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
二．主要用途
1．適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于汽車理實一體化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
原廠柴油發動機總成、原車發動機控制電腦、組合儀表、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、90AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、散熱系統、臺架操作說明書、實驗指導書等附件。
安裝數字顯示表顯示參數、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。
四．功能特點
1．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。
2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
3．電壓表實時顯示參數數據的變化。
4．實訓臺面板上繪有原車一致的彩色噴繪發動機系統電路圖，1.5mm冷板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析發動機系統的工作原理。
6．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測發動機電路系統各端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
7．實訓臺加裝蓄電池的電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
8．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
|
序號 |
設備 |
型號 |
|
1 |
東風EQ1118GA發動機實訓臺 |
東風EQ1118GA |
|
2 |
解放CA1125運輸車發動機實訓臺架 |
解放CA1125 |
|
3 |
解放CA1125運輸車全車電路仿真實習臺 |
解放CA1125 |
|
4 |
勇士BJ2022發動機實訓臺架 |
勇士BJ2022 |
|
5 |
大眾TSI發動機實訓臺架 |
大眾TSI |
|
6 |
帕薩特B5自動變速箱解剖模型 |
帕薩特B5 |
|
7 |
帕薩特B5發動機實訓臺架 |
帕薩特B5 |
|
8 |
汽車手動空調實訓臺 |
STN2000 |
|
9 |
汽車自動空調實訓臺 |
帕薩特B5 |
|
10 |
勇士BJ2022汽車電路仿真實習臺 |
勇士BJ2022 |
|
11 |
全順旅行車發動機實訓臺（高壓共軌） |
全順 |
|
12 |
全順汽車電路仿真實習臺 |
全順 |
