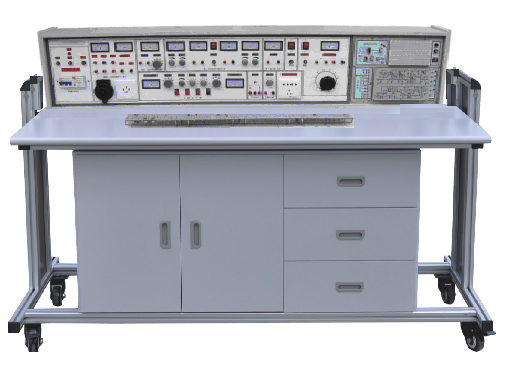

SBTZH-186B 通用電工/電子/自動控制原理綜合實驗室設備
一、產品的特點：
電工/電子/自動控制原理綜合實驗室成套設備具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。本實驗臺實驗功能齊全，是高等、中等、職業院校理想的換代產品。
二、實驗臺及操作桌結構：
1．實驗臺外殼尺寸：123×35×20cm
2．三相保險座
3．三相電源輸入指標
4．總開關：實驗臺電源總開關，帶漏電、過載保護
5．試驗按鈕：試驗漏電開關漏電功能
6．電源輸入指示1只
7．電源輸出指示3只(紅、綠、黃三色)
8．交流電壓表：指示輸出線電壓
9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10．接線座5只：A單元三相四線及地線輸出
11．電流表W相電流輸出指示
12．O/I開關：三相四線電源輸出控制(提高安全系數)
13．接線座2只：B單元交流低壓電源輸出
14．電表(2A)：B單元交流電流指示
15．旋鈕：B單元3-24V交流低壓選擇輸出
16．開關：C單元雙路直流穩壓電源開關
17．旋鈕：C單元雙路Ⅰ路穩流調節
18．旋鈕：C單元雙路Ⅱ路穩流調節
19．接線座2只：C單元Ⅰ路直流穩壓輸出
20．保險座：C單元雙路穩壓電源保險
21．電表4只：雙路穩壓電源電壓、電流指示
22．接線座：D單元直流5V穩壓輸出
23．電表：D單元電流0.5V輸出指示
24．開關1：控制各低壓交流電、信號源
25．開關2：控制E單元交直流調壓電源
26．電表：E單元交流電壓輸出指示
27．接線座4只：E單元交流、直流輸出口
28．旋鈕：E單元0～240V電壓調節
29．插座：G單元220V輸出插座
30．旋鈕：音頻功率放大器音量調節
31．接線座2只：音頻信號輸入
32．按鈕：單次脈使能開關
33．接線座3只：單次脈沖輸出口
34．液晶屏：顯示輸出頻率、波形、及波形輸出衰減值
35．頻率調節模塊：數字式鍵盤輸入所需的波形頻率
36．波形先擇模塊：數字式鍵盤輸入所需的波形
37．波形輸出口：輸出選擇的波形
38．波形輸出幅度調節：細調波形輸出幅度
39．方波占空比調節：調節方波輸出占空比
40．直流偏置調節：調節波形輸出直流偏置
41．智能型功率表、功率因數表
42．實驗桌面尺寸：160×70cm
43．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
44．儲存板：放置元件盒
45．左儲存柜：放置儲存板（帶門鎖）
46．抽屜：放置常用工具
47．右儲存柜：放置儲存板（帶門鎖）
48．示波器：型號不限（用戶自備）
49．工具
三、實驗臺主要技術指標：
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。
電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）大屏幕LCD顯示輸出頻率、波形、減值。
3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
7、自動控制原理實驗系統：該系統配合學校開設自動化類專業的"自動控制理論"，"過程控制"，"自動控制系統"，"化工自動化"，"計算機控制"等課程而設計的小型電子實驗模擬教學實驗裝置，使用簡單、方便，參數選擇范圍大，可靈活地對控制系統進行電子模擬，增加了微機相連的接口，利用普通微機及一塊CAE-98板卡（另購），即可取代長余輝示波器、超低頻信號發生器、X-Y紀錄儀等附屬設備。8、絕緣電阻：>5MΩ
9、漏電保護：漏電動作電流≤30mA
四、結構與配備(二十四座為例)
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、學生實驗機頭，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
4、設備配置清單（以二十四座為例）
|
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
1 |
教師主控臺 |
套 |
1 |
具有控制學生電源及演示功能 | |
|
2 |
學生機頭 |
臺 |
12 |
||
|
3 |
學生桌 |
個 |
12 |
||
|
4 |
電工電子透明創新實驗模塊 |
套 |
13 |
詳見清單一 | |
|
5 |
電機 |
380V/180W |
臺 |
13 |
|
|
6 |
學生桌面板 |
塊 |
12 |
||
|
7 |
自動控制原理實驗系統 |
套 |
13 |
||
|
8 |
自動控制原理實驗套件 |
套 |
13 |
||
|
9 |
絕緣皮 |
張 |
13 |
||
|
10 |
凳子 |
張 |
25 |
||
|
11 |
專用實驗導線 |
套 |
13 |
||
|
12 |
指導書 |
套 |
13 |
||
|
13 |
工具 |
套 |
13 |
||
|
（1） |
螺絲刀 |
小十字 |
把 |
13 |
|
|
（2） |
螺絲刀 |
大十字 |
把 |
13 |
|
|
（3） |
螺絲刀 |
小一字 |
把 |
13 |
|
|
（4） |
螺絲刀 |
大一字 |
把 |
13 |
|
|
（5） |
剝線鉗 |
把 |
13 |
||
|
（6） |
尖觜鉗 |
把 |
13 |
||
|
（7） |
萬用表 |
MF-47 |
只 |
13 |
表一 電工/電子透明創新實驗模塊配置清單（每臺）
|
電工電子透明創新實驗模塊名稱 |
型 號/規 格 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
1/2W |
|
電 阻 |
1Ω |
1 |
1/2W |
|
電 阻 |
5.1Ω |
2 |
1/2W |
|
電 阻 |
51Ω |
1 |
1/2W |
|
電 阻 |
100Ω |
3 |
1/4W |
|
電 阻 |
150Ω |
1 |
1/4W |
|
電 阻 |
200Ω |
1 |
1/4W |
|
電 阻 |
300Ω |
2 |
1/4W |
|
電 阻 |
330Ω |
2 |
1/4W |
|
電 阻 |
430Ω |
1 |
1/4W |
|
電 阻 |
470Ω |
1 |
1/4W |
|
電 阻 |
510Ω |
2 |
1/4W |
|
電 阻 |
680Ω |
2 |
1/4W |
|
電 阻 |
820Ω |
2 |
1/4W |
|
電 阻 |
1K |
3 |
1/4W |
|
電 阻 |
1.5K |
1 |
1/4W |
|
電 阻 |
2K |
2 |
1/4W |
|
電 阻 |
2.4K |
2 |
1/4W |
|
電 阻 |
2.7K |
1 |
1/4W |
|
電 阻 |
3.3K |
3 |
1/4W |
|
電 阻 |
3.9K |
1 |
1/4W |
|
電 阻 |
4.7K |
1 |
1/4W |
|
電 阻 |
5.1K |
1 |
1/4W |
|
電 阻 |
6.8K |
2 |
1/4W |
|
電 阻 |
10K |
4 |
1/4W |
|
電 阻 |
13K |
1 |
1/4W |
|
電 阻 |
20K |
2 |
1/4W |
|
電 阻 |
39K |
2 |
1/4W |
|
電 阻 |
51K |
1 |
1/4W |
|
電 阻 |
100K |
2 |
1/4W |
|
電 阻 |
200K |
1 |
1/4W |
|
電 阻 |
1M |
1 |
1/4W |
|
電 阻 |
10M |
1 |
1/4W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
1/2W |
|
電 位 器 |
22K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
2 |
1/2W |
|
電解電容 |
1UF |
1 |
16V |
|
電解電容 |
10UF |
3 |
16V |
|
電解電容 |
47UF |
3 |
16V |
|
電解電容 |
220UF |
1 |
35V |
|
電解電容 |
470UF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
0.01UF |
3 |
63V |
|
瓷片電容 |
0.1UF |
1 |
63V |
|
瓷片電容 |
0.47UF |
1 |
63V |
|
瓷片電容 |
2UF |
1 |
250V |
|
音頻輸入變壓器 |
1 |
||
|
音頻輸出變壓器 |
1 |
||
|
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感 |
390UH |
1 |
|
|
電感(鎮流器) |
8W |
1 |
|
|
二 極 管 |
4007 |
4 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
發光二極管 |
2 |
||
|
穩壓二極管 |
2CW54 |
1 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單 結 管 |
BT33 |
1 |
|
|
晶 閘 管 |
KP1 |
2 |
|
|
三 極 管 |
3DG6 |
2 |
|
|
三 極 管 |
3DG12 |
1 |
|
|
三 極 管 |
3AX31 |
2 |
|
|
三 極 管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
|
開 關 |
4 |
||
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
繼電器 |
6V |
1 |
|
|
音樂集成 |
4V |
1 |
|
|
電平開關和邏輯電平指示 |
1 |
||
|
燈 泡 |
220V/15W |
12 |
自 備 |
|
燈 座 |
12 |
||
|
條形磁鐵 |
1 |
||
|
原副線圈 |
1 |
||
|
直流電表 |
5MA |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
直流電表 |
50MA |
3 |
|
|
直流電表 |
200MA |
1 |
|
|
直流電表 |
1V |
1 |
|
|
直流電表 |
15V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
|
交流電表 |
500MA |
3 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
2 |
||
|
起 動 器 |
1 |
||
|
集 成 座 |
14腳 |
2 |
|
|
集 成 座 |
16腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
譯 碼 器 |
74LS42 |
1 |
|
|
TTL觸發器 |
74LS74 |
1 |
|
|
七段譯碼器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非門 |
CD4002 |
1 |
|
|
共陽數碼器 |
546R |
1 |
|
|
交流接觸器 |
CJ10﹣10A 380V |
5 |
|
|
按鈕﹣紅 |
LA19﹣11 |
2 |
|
|
按鈕﹣綠 |
LA19﹣11 |
4 |
|
|
三相閘刀 |
HK8﹣16/3 |
1 |
|
|
熱繼電器 |
JRO﹣20/3 |
2 |
|
|
時間繼電器 |
JS7﹣2A 380V |
2 |
