SBWX-182中級維修電工實訓設備
一、概述
中級維修電工實訓設備采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm

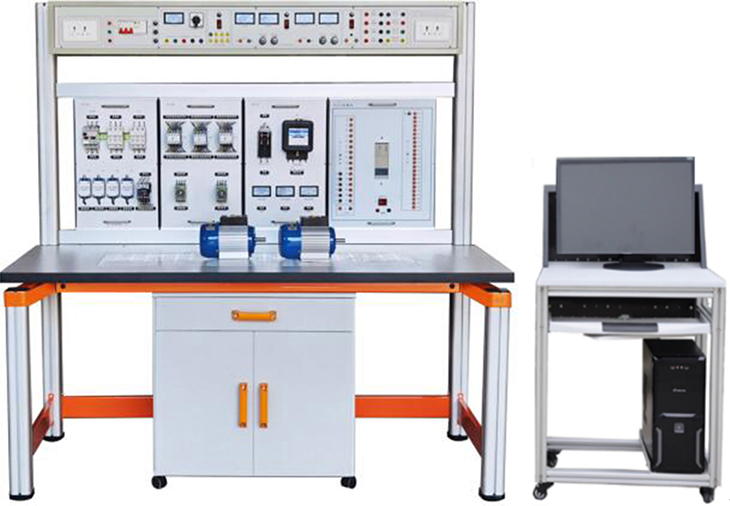

三、實訓裝置的基本配置及功能：本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏：實訓屏為優質鋁型材框架與主機箱組成，鋁合金面板，主機箱為實訓掛箱提供交流電源、直流穩壓穩流電源，安全保護。
具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，一只450V交流電壓表通過轉換開關指示三相輸出線電壓。
3、低壓交流電源：輸出6V、9V、12V、24V、36V低壓交流電源，功率50W。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流電源
（1）、1路5V/1A直流穩壓輸出。
（2）、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、4只5408二極管，用于能耗制動的整流電路。
7、三只100Ω/50W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓掛箱及器材配備：繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練。
1、SB-61維修電工掛箱（一）閘刀開關1只，單相電度表1只，交流電流表3只
2、SB-62維修電工掛箱（二）燈座2只、啟輝器1只，鎮流器1只，日光燈1套，86開關底座2只
3、SB-63維修電工掛箱（三）三相三線電度表1只，控制控鈕5只
4、SB-64維修電工掛箱（四）交流接觸器3只，時間繼電器2只
5、SB-65維修電工掛箱（五）斷路器1只，3P熔斷器座2只，行程開關4只，熱繼電器1只
6、九孔萬能電路實訓板 2塊
7、DW-PLC可編程控制器實訓組件：提供三菱FX1N-40mR-001型主機及配套轉換接口，SC-09編程電纜。
8、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
9、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）PLC編程訓練、PLC程序編寫測試等功能
（3）實現PLC運行模擬，對錯誤程序進行檢查
10、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
11、三相鼠籠異步電動機180W Y/△ 1臺
12、安全配備滅火器 全室1臺（購10臺設備以下無）
★13、工業自動化數字孿生仿真軟件（正版）
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目：
1）三層電梯控制
2）自動售貨機
3）機械手
4）自動門
5）天塔之光
6）全自動洗衣機
7）自動成型機
8）紅綠燈
9）裝配流水線
10）四路搶答器
11）音樂噴泉
12）軋鋼機
13）郵件分揀
14）物料分揀
15）多級傳輸
16）八段碼顯示
17）多種液體混合
18）雙面銑床
19）電鍍槽
20）交流電機正反轉控制
21）小車運動
22）攪拌站
23）汽車燈光控制
24）汽車火花塞點火控制
25）加工中心控制
26）隧道監控
27）自動扶梯
28）CA6140普通車床PLC改造控制
29）X62W萬能銑床PLC改造控制
30）T68臥式鏜床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050搖臂鉆床PLC改造控制
33）電動葫蘆PLC改造控制
34）Z35搖臂鉆床PLC改造控制
35）M1432A萬能外圓磨床PLC改造控制
（三）實訓桌
實驗桌規格為1600（長）*700（寬）*1500（高），設有一個抽屜一個鍵盤，桌子右下角靠后方裝配電腦主機托。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件盒等，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×60cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌84組銅質九孔一體成型嵌件（共有756孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。
四、實驗項目
（一）電拖部分:
1、三相電機直接啟動控制
2、三相電機點動控制
3、三相電機自鎖運行控制
4、帶電流表的點動與連續運行控制
5、帶電能表的兩地控制
6、單向運行反接制動控制
7、時間繼電器控制電動機Y/△降壓起動控制
8、工作臺自動往返行程開關控制
（二）PLC綜合實訓
1、PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2、PLC仿真實訓
3、PLC控制臺三相異步電動機正反轉控制
4、PLC控制臺三相異步電動機Y/△啟動控制
5、PLC控制臺三相異步電動機降壓啟動控制
6、PLC控制臺三相異步電動機能耗制動控制
7、PLC控制臺三相異步電動機自鎖運行控制
（三）室內照明配電
1、插座和一個開關控制一盞燈
2、日光燈線路的接線
3、聲控開關控制白熾燈電路的接法
4、單相電度表直接接線電路
5、配電板的安裝
6、兩地控制一盞燈的接法
（四）電子技術綜合訓練
1、單相橋式整流電路
2、串聯可調穩壓電源電路
3、集成直流穩壓電源
4、單結晶體管特
5、單結晶體管觸發電路性
6、晶閘管可控整流電路（綜合性實訓）
7、電子門鈴電路（綜合性實訓）
8、電子報警電路（綜合性實訓）
9、光控簡易燈自動開關電路（綜合性實訓）
10、電子催眠器（綜合性實訓）
（五）安全急救演示
（六）消防技能的認識與掌握（教師演示）
