2022年12月31日

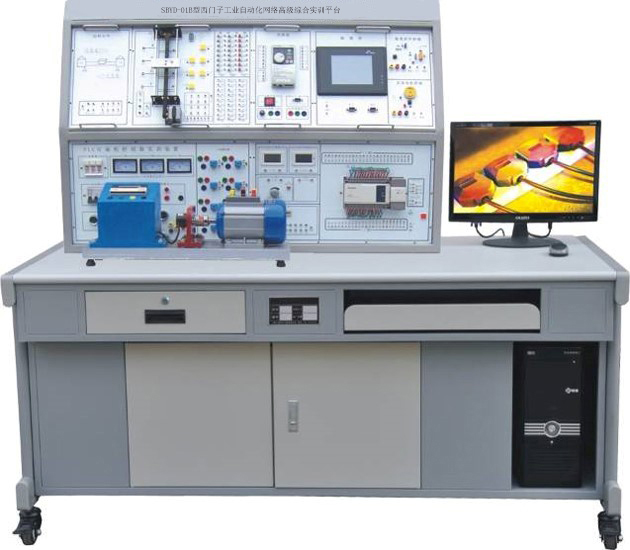

SBYD-01B型西門子工業自動化網絡高級綜合實訓平臺
西門子工業自動化網絡高級綜合實訓平臺、PLC（西門子）綜合實訓室服務于機電一體化技術、電氣自動化技術、建筑電氣工程技術、建筑智能化工程技術、應用電子技術、數控技術、機械制造與自動化、機電設備維修與管理等專業。學生在本實訓室通過訓練可以了解PLC的工作原理和方法，并完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制實訓，為培養學生動手能力和就業能力奠定基礎。
一、實驗臺
1、輸入電源：三相四線 ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3、裝置容量：＜1.5kVA
4、實驗臺外形尺寸：1440*750*1750mm
5、安全保護：具有漏電壓、漏電流、過載保護裝置，安全符合國家標準
鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；桌面裝有隱藏式插排，便于電腦或其他設備取電，設有帶鎖移動柜，用于放置工具及資料
采用掛箱與網孔板相結合的組合式構，PLC采用掛箱式安裝方式，可掛在控制屏上方，也可放置在實驗桌上使用；下層為實驗桌和移動柜。
實驗裝置PLC主機采用西門子系列PLC、觸摸屏、變頻器、伺服系統等控制對象，并提供實驗所需的各種交流電源、直流電源、信號源等，深入淺出PLC邏輯編程的思路，利用典型的可編程控制器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的通信、閉環與控制。
裝置采用模塊化的設計結構，PLC、觸摸屏、變頻器、實驗對象等都是單獨的模塊，便于擴展實驗內容和能力的提升，另外電子線路和實訓模塊設計在網孔板上，一目了然，可提高學生對電子線路和電氣結構的認識，加深基本原理的理解。
交流電源控制
設備電源為三相四線 380V
交流電，經空氣開關后給裝置供電，配有電網電壓表監控電網電壓，設有保險絲保護，控制面板的供電由急停和啟停開關控制、提供三相四線
380V、單相 220V 電源各一組。
電源控制部分滿足三相四線制電源交流電源、220Ｖ固定電壓輸出/3A，具備完善的保護體系。
電源模塊由總電源開關、急停按鈕、斷開按鈕、閉合按鈕、交流電源輸出指示、電網電壓切換開關、三相電源輸出、變壓器、端子排、二極管、電阻等組成。
直流電源控制單元
直流 24V/3A
電源輸出，設有短路聲光報警與自恢復;
直流電壓：0～30V
可調輸出；
直流數字表：電壓表量程 0～200V、輸入阻抗為
10MΩ、精度 0.5 級，電流表量程
0～200mA、精度 0.5
級。
工業以太網交換機
工業以太網交換機針對 10/100 Mbit/s；用于架設小型星狀和線狀結構；LED
診斷， IP20.24V AC/DC 電源，帶
5個 10/100 Mbit/s 雙絞線端口及
RJ45 插座
S7-1500系列PLC
CPU
帶有顯示屏；工作存儲器可存儲 250 KB
代碼和 1 MB 數據；位指令執行時間 48 ns；4
級防護機制，工藝功能：運動控制，閉環控制，計數與測量；跟蹤功能；運行系統選件；適用于所有
PROFINET 接口：傳輸協議 TCP/IP，開放式用戶安全通信，S7
通信，S7 路由，IP
轉發，Web 服務器，DNS 客戶端，OPC
UA：服務器 DA，客戶端 DA，方法，配套規范；PROFINET
IO 控制器，支持 RT/IRT，性能升級
PROFINET V2.3，雙端口，智能設備，支持 MRP、MRPD，等時同步模式，路由，運行系統選件；固件版本
V2.8，帶 DI32/DQ32，AI5/AQ2：數字量輸入模塊
DI16 x 24VDC，16 個一組；數字量輸出模塊
DQ16 x 24VDC/0.5A，16 個一組；模擬量輸入模塊
AI4 x U/I、AI 1xRTD，16
位，5 個一組；模擬量輸出模塊 AQ2
x U/I，16 位，2
個一組；6 個通道用于計數與測量，帶增量式編碼器
24V（高達 100kHz）；4
個通道用于 PTO，脈寬調制，頻率輸出（高達
100kHz)
CPU 1512C-1 PN；
32DI/32DO/5AI/2AO；
250KB程序，1MB數據
集成2xPN端口；
S7-1500安裝導軌
S7-1500存儲卡4 MB
syslink連接線2根
西門子正版網線 6m人機界面
觸摸屏顯示器尺寸 7（寸）、額定操作電壓直流
24V；TFT（彩色）顯示屏，觸摸+8
按鍵操作；
通訊接口 支持PROFINET協議
變頻器
控制單元 (CU) 和功率模塊
(PM) 集于一體、防護等級為 IP20
并可內置于開關柜中的緊湊型變頻器；通訊接口 PROFINET、EtherNet/IP,2
× RJ45，最大 100 Mbit/s ,055KW；
西門子變頻器基本操作面板 BOP-2；
伺服系統含控制對象
伺服電機，額定功率 0.1kW ，軸高20mm，額定轉速3000rpm，最大轉速5000rpm，扭矩
0.32Nm，額定電流 1.2A， 增量式編碼器
TTL 2500 S/R，不帶抱閘；
伺服驅動器、電源電壓AC 220V、額定功率0.1kW；
支持 PROFINET
通信，通過一根電纜即可實現用戶數據、過程數據和診斷數據的實時傳輸
伺服動力電纜；
伺服編碼器電纜；
絲桿導軌結構，負載穩定可靠
光電傳感器精確檢測移動位置
電氣訓練套件
三相四線 380V
交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，帶過流輸出保護，
尺寸：不小于650*720mm
功能：邏輯側與現場側的項目開發；
網孔板安裝電氣元件，快速插接配盤，提高效率；
35安裝軌固定；
可任意搭配組合電氣元件；
集成中間繼電器、交流接觸器；
完成PLC邏輯編程與實際繼電控制的結合；
電氣套件
AC220V指示燈紅、綠各1個；
AC220V
按鈕(1NO+1NC) 各1個；
AC220V交流接觸器3個；
熱繼電器1個；
DC24V中間繼電器及座3個；
按鈕安裝支架4個
多功能端子80個，既可以快速拔插4mm安全護套導線，也可以采用螺釘壓接的方式連接線路，功能性強，也可以用作轉接端子使用。
模擬實驗盒12組
搶答器控制
音樂噴泉控制
裝配流水線控制
十字路口交通燈控制
自動送料轉車控制
四節傳送帶控制
三層電梯控制
機械手控制控制
天塔之光控制
多種液體混合裝置控制
數碼顯示控制
水塔水位控制
數字化供料分揀模塊
硬件功能：通過多種傳感器信號采集、PLC編程，對直流減速電機、阻擋模塊進行控制，實現對物料的顏色和材質進行分揀；通過控制氣缸的伸出和縮回，控制供料。
結構組成：物料分揀電氣模塊、直流減速電機、光纖傳感器、光電傳感器、實驗物料、料倉、手柄、鋁型材、輸送帶、漲緊結構、雙作用氣缸、電磁閥、接近開關等
技術數據：
電源電壓：24 V DC
培訓內容：
傳感器技術：多種 傳感器
電氣線路連接
傳送帶控制實驗
供料控制實驗
物料分揀控制實驗
供料、分揀綜合控制實驗
三相異步電動機
參數滿足如下要求：
1.AC380V 180W 1400rpm 4
極；
2.配置光電編碼器，可實時監測電機轉速
遠程I/O
PROFINET總線I/O模塊-數字量輸入
功能：通過profinet總線擴展PLC控制器的數字量輸入
信號類型：晶體管PNP輸入
輸入信號電壓范圍：15-30VDC，帶過壓沖擊保護
信號通道功耗：單通道5mA
電氣隔離：AC 500V
防護等級：IP20
工作溫度：-10～55℃
存儲溫度：-25～85℃
PROFINET總線I/O模塊-數字量輸出
功能：通過profinet總線擴展PLC控制器的數字量輸出
信號類型：晶體管PNP輸出
額定電平：PNP:24V（18-36V)
單通道額定電流：PNP：Max.0.5A（連續8個通道最大總負載電流2A）
端口防護（輸出）：過壓、過流保護
電氣隔離：AC 500V
防護等級：IP20
能源采集模塊
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
2）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O(shè)備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
|
