SBDJB-01型電機變壓器維修及檢測實訓臺
一、概述
電機變壓器維修及檢測實訓臺、電機維修及檢測實訓裝置是進行單相變壓器、單相異步電動機、三相鼠籠式異步電動機（及他勵直流電機)的拆除、重繞、組裝、測試、數據分析、故障查找及排故檢修等技能訓練的實訓平臺。注重學員對電機的拆除、重繞、組裝以及對試驗后數據的分析、查故排故等能力的培養。對于使用中的電機，電機與變壓器維修及檢測實訓裝置還可以對其進行日常巡視和定期檢修功能，還可以通過專用探測儀器快速準確地查找故障點。

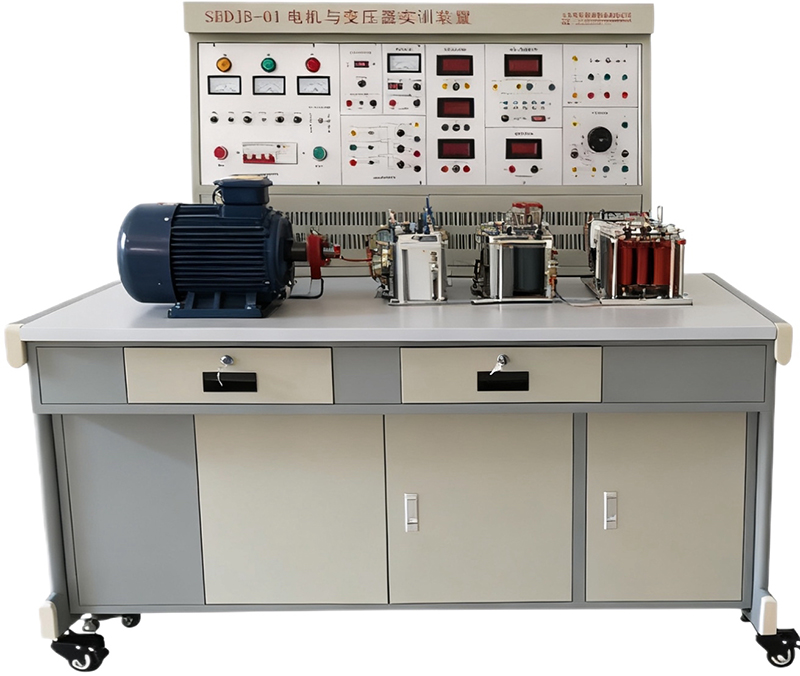

圖片僅供參考,以實物為準
二、技術參數
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1400mm×720mm×1350mm
三、裝置的配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌
實訓桌上方附有防靜電絕緣橡膠墊，為了便于繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。
3、主控功能板
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急?？刂瓢粹o。
（2）控制屏面板上設有指針式交流電壓表三只，觀測三相電網電壓。
（3）三相可調交流電源通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。
（4）直流電源部分：220V/0.5A直流電源一組，還有短路保護功能。0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀表功能板
★（1）提供交智能型真有效值交流數字電流表三只：
1)測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+4。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★（2）智能型直流電流表直一只：
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★（3）單相智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（4）單相電容運轉電動機電容：4uF/450V CBB電容。
（5）雙刀雙擲開關一只。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）UT33B++數字萬用表，三位半顯示
（3）鉗形電流表一只
6、制作設備、電機等配備
（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。
（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。
（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（7）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（一）單相變壓器修理及測試
1．變壓器拆除前的數據記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞制
4．變壓器組裝
5．絕緣電阻測試
6．直流電阻測試
7．變壓器同名端判別
8．變壓器變比測試
9．變壓器空載運行
10．變壓器短路測試
（二）單相電動機修理及測試
1．單相電容運轉電動機拆除前的數據記錄與計算
2．單相異步電動機的拆除
3．單相電動機繞組繞制
4．單相變壓器的組裝
5．絕緣電阻測試
6．直流電阻測試
7．單相異步電動機空載
8．單相異步電動機短路
（三）180W三相鼠籠式異步電動機的修理及測試
1．三相鼠籠式異步電動機拆除前的數據記錄與計算
2．三相鼠籠式異步電動機的拆除
3．三相鼠籠式異步電動機繞組繞制
4．三相鼠籠式異步電動機組裝
5．絕緣電阻測試
6．直流電阻測試
7．三相鼠籠式異步電動機繞組首末端判別
8．三相鼠籠式異步電動機空載
9．三相鼠籠式異步電動機短路
（四）他勵直流電動機的修理及測試
1．直流他勵電動機拆除前數據記錄及重繞數據的計算、確定
2．直流他勵電動機繞組拆除
3．直流他勵電動機線圈繞線
4．直流他勵電動機嵌線、組裝
5．直流他勵電動機絕緣電阻的測量
6．直流他勵電動機電刷中心線位置的確定
7．直流他勵電動機冷態下直流電阻的測量
8．直流他勵電動機空載試驗
五、電機變壓器維修及檢測實訓裝置
序號 | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 實訓操作桌 |
| 套 | 1 |
|
2 | 實訓屏 | SBDJB-01 | 臺 | 1 |
|
3 | 學生凳 |
| 張 | 2 |
|
4 | 絕緣皮（膠墊） |
| 張 | 1 |
|
5 | 配件及工具 |
| 套 | 1 | 見表一 |
6 | 安全導線 |
| 根 | 20 |
|
7 | 指導書 |
| 套 | 1 |
|
8 | 配套教學資源 | 購買10套以下無此項配置 | 套 | 共1 | 附件 |
表一 配件及工具
序號 | 名 稱 | 數量 | 備注 |
1 | UT33B++數字萬用表 | 1只 |
|
2 | 鉗形電流表 | 1只 |
|
3 | 兆歐表 | 1只 | 500V |
4 | 尖嘴鉗、拆、裝工具 | 1套 | 6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀各一 |
5 | 繞線裝置 | 1套 | 包括電機繞線模、繞線軸、繞線架、壓線架 |
6 | 手搖電子計數繞線機 | 1臺 |
|
7 | 未浸漆的單相變壓器 | 1只 | 100VA |
8 | 未浸漆的單相電容運轉異步電動機 | 1臺 | 120W |
9 | 未浸漆的三相鼠籠異步電動機 | 1臺 | 180W |
10 | 未浸漆的直流電動機 | 1臺 | 100W |
