2023年11月26日

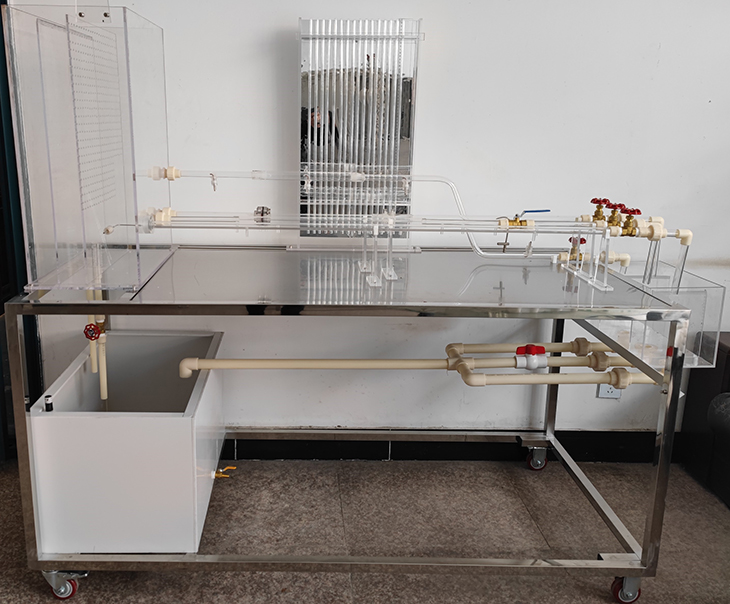

SB-584A多功能流體力學綜合試驗臺
一、工作條件
常溫、常壓下運行,電源電壓AC220V，200W。
二、實驗目的
1、沿程阻力系數測定實驗；
2、局部阻力系數測定實驗;
3、雷諾實驗；
4、伯努利方程實驗;
5、文丘里流量計測流量實驗;
6、孔板測速實驗；
7、畢托管流量實驗
三、技術參數
1、檢測標準：GB/T 2423.1-2008、GB/T
2423.2-2008、GB/T 2423.3-2016、GB/T
2423.4-2008；
2、雷諾管：長1200mm、內徑φ14mm，有機玻璃。
3、沿程阻力管：長1200mm、內徑φ14mm，有機玻璃，兩測壓點間的距離：800mm。
4、孔板流量計管：長1200mm、內徑φ14mm，有機玻璃，孔板系數0.60-0.80。
5、畢托管測速管：長1200mm、內徑φ14mm，有機玻璃，最大流速＜2.0m/s。
6、局部阻力管：長1200mm、內徑φ14-28-14mm，有機玻璃制作，多點測壓。
7、文丘里管：長1200mm、內徑φ14mm，有機玻璃，文丘里系數0.80-0.99。
8、伯努利管：總長1200mm、內徑φ14mm和φ25mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
9、提升泵：超靜音水陸兩用泵，最高揚程：5.5m，最大流量：6800L/h，功率200W；
10、蓄水箱：容積約60L，防腐蝕PVC材料焊制而成；
11、不銹鋼可移動式實驗臺；其他:管路、閥門及電路控制系統；整體框架：304不銹鋼材質；
12、實驗水箱：透明有機玻璃制作，容積30L；
13、外形尺寸：1950×650×1600mm。
|
